视频监控系统上墙及矩阵控制拼接屏的办法

发布日期：2020-07-31 15:07:25 浏览：164

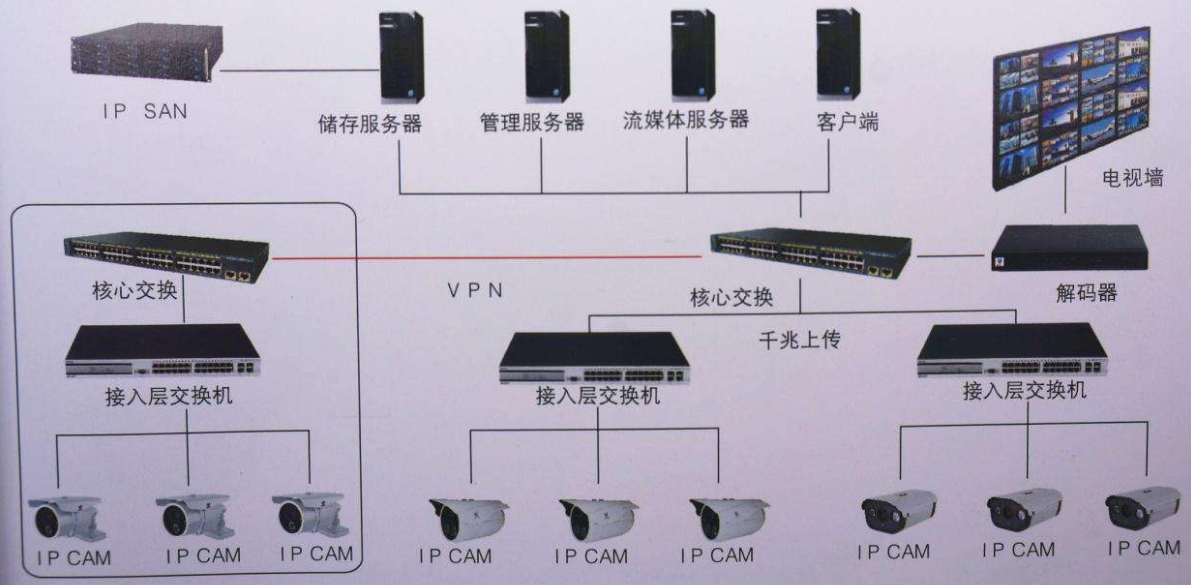

在做智能化弱电系统时，最容易出成果的一个阶段就是视频监控系统解码上墙，监控画面出来后，且摄像头画面清晰，建设方看到效果就会很满意，反之摄像头画面出不来或者图像出来模糊不清，前面再多的努力也白搭！今天我们就一起来聊聊视频监控上墙的问题，以及矩阵如何控制拼接屏上的视频监控画面！视频监控系统上墙需要显示设备（拼接屏或者是小间距），解码设备（解码器或者是综合平台），控制设备（综合平台、键盘），线缆（HDMI高清线缆或者DVI高清线缆）等。
建议查看：一套完整的液晶拼接屏系统组成设备介绍

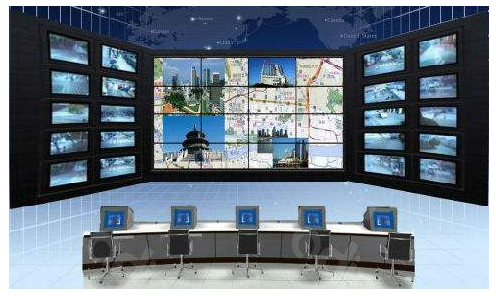

1、拼接屏

现在市场主流的拼接屏尺寸主要有46寸和55寸，屏幕又可以分为高亮屏和低亮屏，高亮屏亮度一般为700cd/㎡，低亮屏亮度为500cd/㎡，对应的拼缝主要有1.7mm和3.5mm，这些不同的参数决定这大屏不同的价格，可以根据实际项目进行选型。

拼接屏的选型时前期需要工程师去大屏项目现场勘测。

①了解客户大屏的功能需求。

②大屏的安装方式（前维护、后维护），排列方式（3X4，4X6,3X5），显示预案（显示多少监控画面，显示大数据报表个数），以及大屏轮询时间等。

③了解客户安装现场的墙体结构和大屏收边的装饰。

刚入行的弱电新人对大屏选型会有很多困难，比如现场建筑结构勘测不详细，出设计图不规范，客户需求了解不细致都会导致大屏项目落地出现困难。针对弱电新人缺乏设计指挥中心的能力，可以进入以下指挥中心规划设计专栏，进行系统学习！

2、高清显示线缆

高清显示线缆的接口主要有HDMI和VGA接口，用于连接解码器或者矩阵到大屏之间信号传输的桥梁，常用的HDMI线缆为2.0版本协议，支持4K分辨率，支持21:9长宽比，支持32声道，4组音频流，传输带宽为18Gbps，线缆向下兼容HDMI1.4版本。传输信号可达15-20米，超过20米后，可以选择光纤HDMI传输线缆或者延长器。

3、解码器

解码器属于比较专业的监控上墙设备，一般带VGA、DVI和HDMI高清输出接口，支持H.265、H.264、MPEG4、MJPEG、smart264、smart265等主流编码格式，使用解码器设备需要确定前端摄像头的像素，数量，编码格式，大屏数量，然后进行配置解码器的型号，支持拼接屏开窗、漫游以及融合功能。

4、视频综合平台

视频综合平台的解码能力最强，一般用于大中型的监控项目，可以根据前端摄像头像素，数量，编码格式以及大屏数量等参数来选型编码版和解码板的数量，相对于解码器来说，综合平台的功能更加强大，且灵活性更高，支持开窗、漫游、叠加、融合等多种功能；综合平台设备是整个视频监控上墙的一个重要的设备，弱电新人对综合平台的选型和性能不熟悉，可以进入智能化弱电新人培训计划专栏，该专栏介绍了摄像头，传输设备，存储设备，解码设备，显示设备以及综合布线和弱电项目管理。

5、控制键盘

控制键盘自带10.2寸电容触摸屏，可以支持前端摄像头抓图和语音对讲等功能，支持控制摇杆对球机云台控制，快速锁定目标，方便用户灵活操作。

视频监控系统解码上墙设备主要是由拼接屏、高清显示线缆、解码器、综合平台、控制键盘等组成，拼接屏的主流尺寸为46寸和55寸，以及具有低亮和高亮之分，拼缝有1.7mm和3.5mm；高清线缆主要作为拼接屏和控制设备的信号传输的桥梁；解码器和综合平台都是监控大屏的解码上墙设备，相比解码器，综合平台的功能更加强大，配置更加灵活；控制键盘主要用于摄像头抓图和语音对讲，以及对球机云台控制等功能。
