拼接屏连接网络监控摄像头显示系统设计方案

发布日期：2021-05-27 13:47:29 浏览：86

—、前端的监控部分

现在网络监控的好处不仅是提高了画面的清晰度，同时传输效率还提升了许多，基本上现在监控的像素都达到了2.o万以上，过去的模拟监控基本被淘汰，在设计方案时，我们主要考虑的是监控的数量、码流、传输距离等。因为监控的数量会直接决定后端监控大屏的数量，因为在监控数量较多的情况下，一块显示屏分割的数量也是有限的，所以需要相应地增加大屏的数量。

根据监控摄像机的像素其码流也不是一样的，码流越大一个交换机所接入的监控数量就越少。另外，如果传输距离超过了一百米，还需要使用光纤传输,这样做的目的是不丢失数据，保证信号的稳定。

二、后端的大屏显示系统

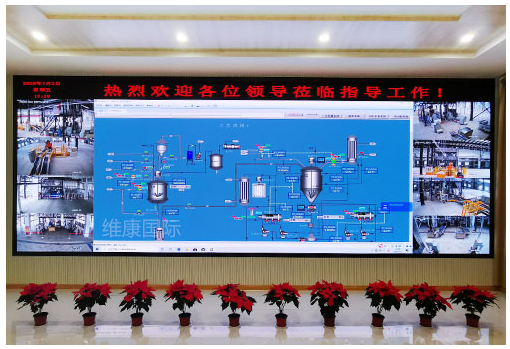

后端控制室的监控大屏显示系统主要负责画面的显示工作，通过软件及控制系统的作用实现监控画面的正常显示，在这一方面主要是关于大屏产品的选择，目前有三种可用。

第一种是现在用的比较多的，也是性价比较高的减晶拼接屏，由液晶屏拼接而成，它的特点是液晶技术足够稳定，后期售后少，并且它的面板是工业级的面板，支持24小时开机，这对于大部分监控显示用途的用户来说是非常重要的一点。另外液晶拼接屏的分辨率高，显示画面更加清晰，可以完美展现出高像素的监控图像。

第二种是DLP，它的发光方式与液晶不同，不过它也支持24小时运行，同时它的拼缝更小，这一点是它的一大优势，在屏幕拼接后它的整体拼接效果要好于液晶拼接屏，所以一些大型的高端监控大屏显示系统都是采用的DLP，这与它的小拼缝优势不无关系。不过它的价格要高不少，同时产品体积大,安装也更为复杂,所以它多用在一些大型的监控显示场合中。

第三种是LED大屏，一些用户不喜欢液晶拼接屏和DLP的拼接缝隙，所以有时也会用LE显示监控，但是相对来讲，LED并不是好的选择，虽然它的拼接显示时没有拼缝，但是它比较容易死灯，特别是在长时间开机的情况下，会产生大量的售后情况。同时寸LED的监控解码能力也相对较弱，如果监控的数量不多还可以使用。

三、控制系统

一个完整的网络监控大屏显示系统是由三大部分组成的，监控负责拍摄图像，大屏负责显示图像，中间还要有一个控制处理系统，用来控制显示图像的方式，通常来说用的比较多的控制设备就是解码器与外罡拼接处理器，其中以解码器为主，解码器分为输入与输出端，接口根据硬盘录像机的数量而定，它可以实现单屏、全屏、分割显示，其中分割支持单屏最多64个画面显示。如果是一些指挥调度平台，需要用到画中画、叠加漫游显示，那么就需要添加外置图像拼接处理设备。
