60寸3拼3超窄边液晶拼接屏设计方案

发布日期：2021-07-02 17:26:37 浏览：82

用户应用系统在大屏幕的显示系统功能

1.多系统集中接入与显示

液晶拼接屏显示系统可集中显示，分散控制。用户控制系统中众多的子系统，包括：图像监控子系统、数据传输子系统、调度管理子系统、视频会议子系统等专业系统，都将集中接入到控制室中并要求显示在拼接屏显示上指定区域，再分别由各个专业的人员独立控制本应用区域的内容显示。

用户可以把对监控演示中心的情况控制、突发事件的处理、事件查看、信息发布、监控调用、设备控制等功能的实现直接的做到拼接屏显示上，实现对上述功能事件、功能系统、设备系统进行最直接最有效的点对点控制。

2.超大面积高分辨率显示

由于集中控制中心是集实时信息收集、传递、处理显示于一体，具有大信息量、集中处理、实时显示的特点，它要求拼接屏显示系统满足在同一时间，进行对多个应用的实时监控显示，利用液晶整屏显示高达1024ℵN(行)，580ℵN(列)的高分辨甚至更高1400ℵN(行)，1050ℵN(列)显示平台—液晶拼接屏显示高达1920ℵN(行)，1080ℵN(列)；显示平台满足高清晣、大面积的精细显示。

3.生动、灵活的显示模式

液晶拼接屏显示系统可作统一集中显示，亦可同时作分区分散管理显示。统一显示：全屏可作为统一逻辑屏形成一个超大桌面，用以显示大信息量的GIS、GPS应用、用户应用系统、欢迎辞等；同时，全屏可任意分多个功能区，各功能区将按照应用需要显示各种信号。分区是虚拟的，用户如遇应用改变，只需通过使用简单界面设置即可改变分区的屏数，无需物理改变接线。

4.多信号综合显示

拼接屏幕显示系统实现对所有视频信号、计算机信号、网络工作站信号进行显示。用户可对视频信号、计算机信号、网络工作站信号以窗口形式，进行灵活控制和管理；亦可实现对视频信号、计算机信号以实时方式显示控制。切换操作方便、快捷。

5.高度集成的控制管理平台

拼接屏系统能有效的管理、控制各种软硬件系统，保障各应用系统之间的联动性、高效性、完整性，进行简单但有效的协调。

拼接屏显示系统能无缝兼容各种硬件设备，保证各种硬件设备的快速控制以及设备间的协调运行；在功能协调、留成控制、模块化设计方面，能从点到线到面的统一规划，统一实施，最终给用户提供简单但高效的集成应用平台，利用该平台，用户可以跨平台、无缝地控制、管理、调配监控演示中心应用的各种软硬资源，进而保障各应用系统之间的联动性、高效性、完整性。

液晶拼接屏系统的组成

一、系统结构图

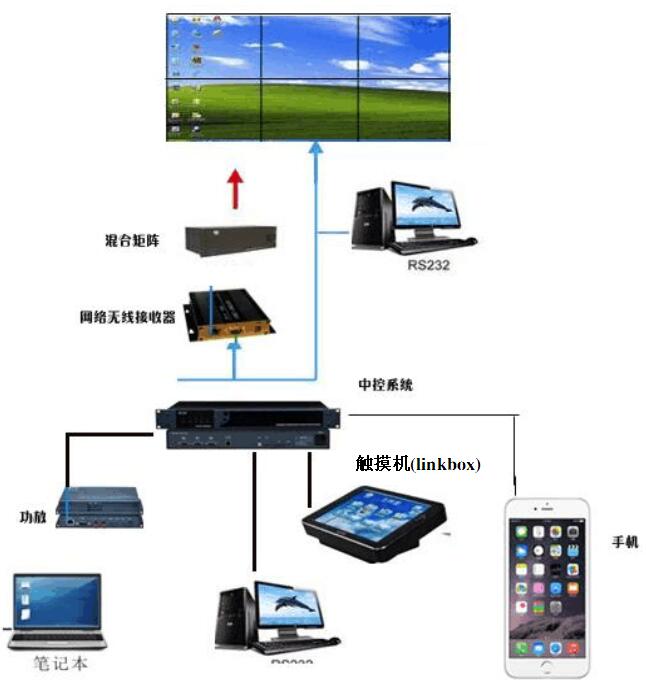

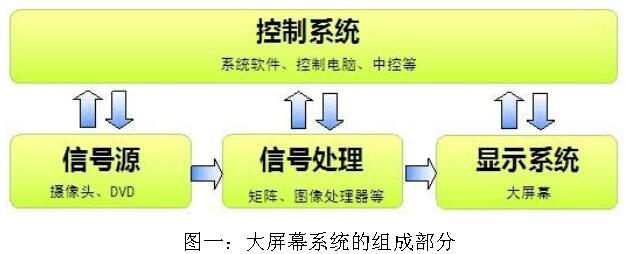

一个完整的大屏幕系统可以由四个子系统组成：信号源、信号处理、显示系统和控制系统（如下图一）。最基本的大屏幕显系统必须包含显示系统和信号源。而信号处理、控制系统则可以根据信号源的数量和系统所需的功能综合考虑进行配置。

本系统是一套3X3 60"超窄边液晶拼接显示系统。LCD大屏幕系统如图二所示，整个大屏幕显示系统可以分为三个组成部分：

1、显示系统 3X3 LCD大屏幕。整套组合显示屏由原装三星液晶面板、接口盒和，壁挂组成。

2、信号处理部分主要是指图像处理器。图像处理器输入计算机网络信号、计算机VGA信号以及视频信号，通过图像处理和合成，将计算机网络图形和计算机VGA信号、视频信号混合、叠加，以合适的图像大小、分辨率显示在大屏幕上，满足大屏放大显示、混合显示的需要。大屏幕图像处理器上配置了4路计算机信号（DVI/VGA）和8路视频信号输入接口，输入的各种信号可以同时显示，在大屏幕上任意位置和大小以窗口的方式显示。

3、控制系统由控制计算机和专用的控制软件组成，负责控制LCD显示单元的图像拼接、色彩和显示效果的调整，控制系统为全中文操作界面，非常方便直观。控制计算机通过与计算网络的连接，使网上的用户在不同的地点能对大屏系统进行控制操作。

二、系统组成

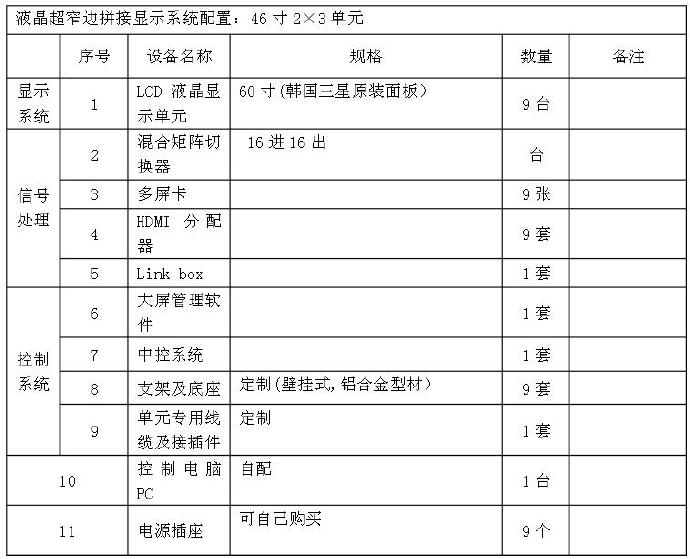

基于用户对大屏幕系统的需求分析，设计选用的大屏幕系统。具体设备清单见下表：（此配置仅供参考）

本方案中的数字拼接墙显示系统为1套3X3的LCD大屏幕。LCD大屏幕显示子系统由9块液晶显示单元拼接组成。显示单元的尺寸为60英寸，采用三星原装工业级LCD显示屏，超窄边、高亮度，宽视角，前维护设计，不需要额外的维护空间。

显示单元的控制盒可接入计算机信号DVI信号、VGA信号和HDMI信号各一路，支持输入信号最高分辨率1366X768@60HZ。另外还支持视频信号CVBS,Y/C和YPBP‏各一路，支持各种制式的视频，最高可达1080˜。信号输入可以满足大多数场合的显示需求。

显示单元的控制盒可接入计算机信号DVI信号、VGA信号和HDMI信号各一路，支持输入信号最高分辨率1920ℵ1200@60HZ。另外还支持视频信号CVBS,Y/C和YPBP‏各一路，支持各种制式的视频，最高可达720˜。信号输入可以满足大多数场合的显示需求。

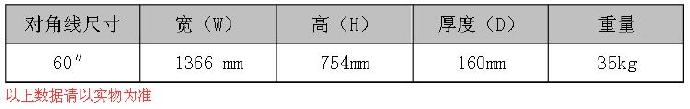

三、液晶拼接屏显示单元物理尺寸

四、液晶拼接屏系统规格

本方案液晶拼接屏由9套60↵寸液晶拼接屏显示单元拼接而成（横向3排，纵向3列），规格如下：

单屏尺寸： 60寸（对角线）

单屏分辨率： 1366*768

全墙分辨率： （1366*3）X（768*3）= 4098 X 2304

底座高度：实际高度根据用户现场确定(建议高度800mm－1000mm)

最佳款看距离：3米－8米之间

五、液晶拼接屏系统显示模式

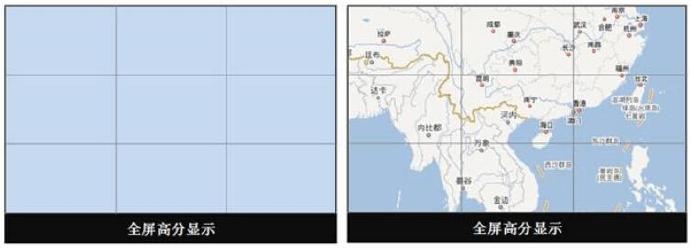

运用拼接控制器将全屏幕作为统一的逻辑屏，实现全屏显示和分辨率的叠加功能，满足系统高分辨率应用程序的显示，比如显示大信息量的GIS、GPS应用、用户高分辨率应用程序、欢迎辞等画面的完整显示。

视频信号的显示方式

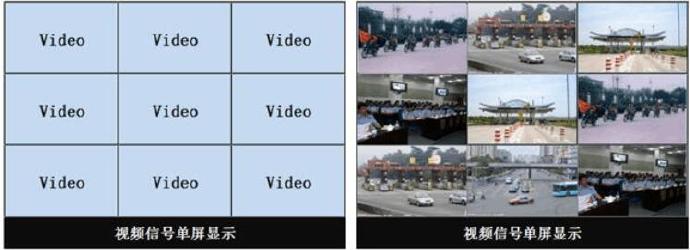

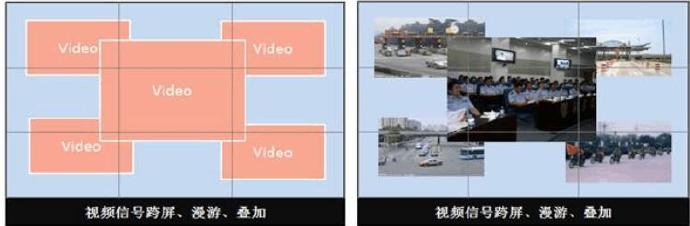

1) 来自用户远程视频监控信号、HDTV高清晰度视频信号、摄像机、影碟机、实物投影仪等多种全制式视频信号接入到显示系统实现显示。所有视频显示信号经系统处理后以窗口的形式在拼接屏显示墙上实时显示，显示图像任意位置放大、缩小、叠加、跨屏移动等。

2）视频信号经显示单元处理后的开窗口显示

拼接屏显示单元在标准配置下已经拥有相当的信号接入能力，可以满足来自用户远程视频监控信号、HDTV高清晰度视频信号、摄像机、影碟机、实物投影仪等多种全制式视频信号的应用需求。

计算机信号的显示方式

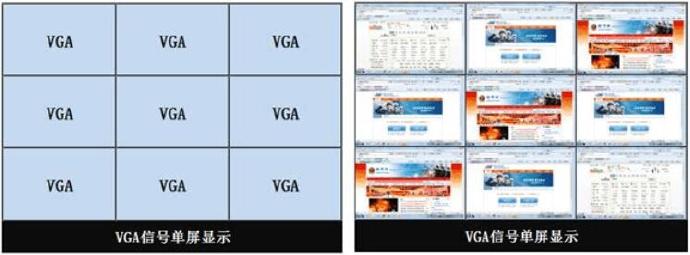

1) 独立VGA信号经拼接控制器处理的开窗口显示

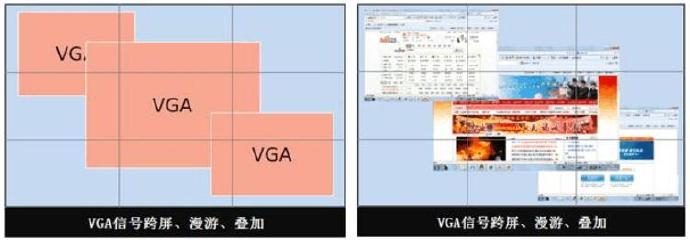

独立计算机、笔记本，以及来自用户的计算机网络的重点工作站信号、远程重要目标数字IP等信号，接入多屏拼接控制器的VGA输入端口，作为独立的、非网络连接的计算机信号，以开窗口方式在大屏幕拼墙上实时显示。系统可选配置支持VGA信号的直通显示，VGA窗口的动态视频速度全实时。窗口在全屏任意位置，进行放大、缩小、移动、叠加显示，显示位置不受物理屏边界影响。

2）独立VGA信号经显示单元处理后的实时开窗口显示

来自用户的计算机网络的工作站信号、远程重要目标数字IP视频监控信号、监控中心的独立计算机、笔记本等信号，不经过多屏拼接控制器，而是直接接入显示单元内置拼接控制器进行实时开窗口显示（多路信号时，可经VGA矩阵切换器）。

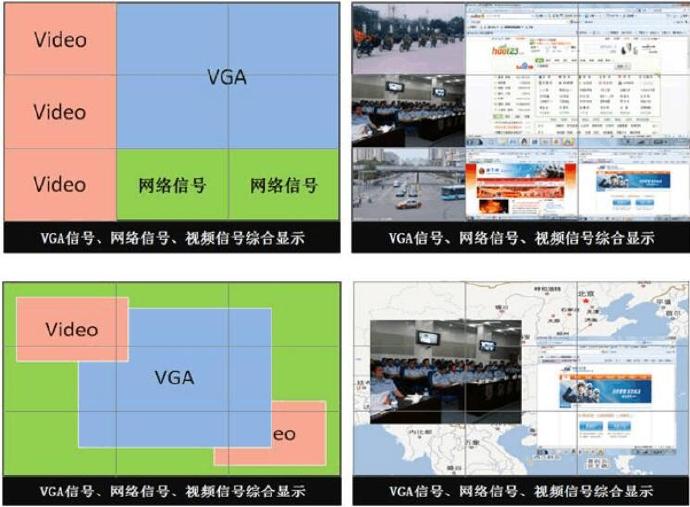

视频信号、VGA信号、网络信号综合显示

以上几种显示模式图均可灵活混合使用，在实际使用中可以根据用户的需求设计相应的显示模式。
