机顶盒生产后需要拷机，或者需要抽样调查，检测生产的机顶盒的合格率，如果一对一的显示，也就是一个机顶盒在一个屏幕上显示的话，那么需要很多显示设备，这样占用太多的显示设备资源，且占用太多空间，因此综合考虑需要一个显示器可以显示近百台机顶盒的图像，节约空间和物品。
信号源： 机顶盒，以HDMI输出；画面分割器：HDMI画面分割器；切换器：HDMI切换器。
机顶盒连接画面分割器，每4个画面分割器连接下一个画面分割器，形成16路画面分割，之后最后一组的画面分割器连接HDMI切换器，由切换器切换选择每一组的16画面。

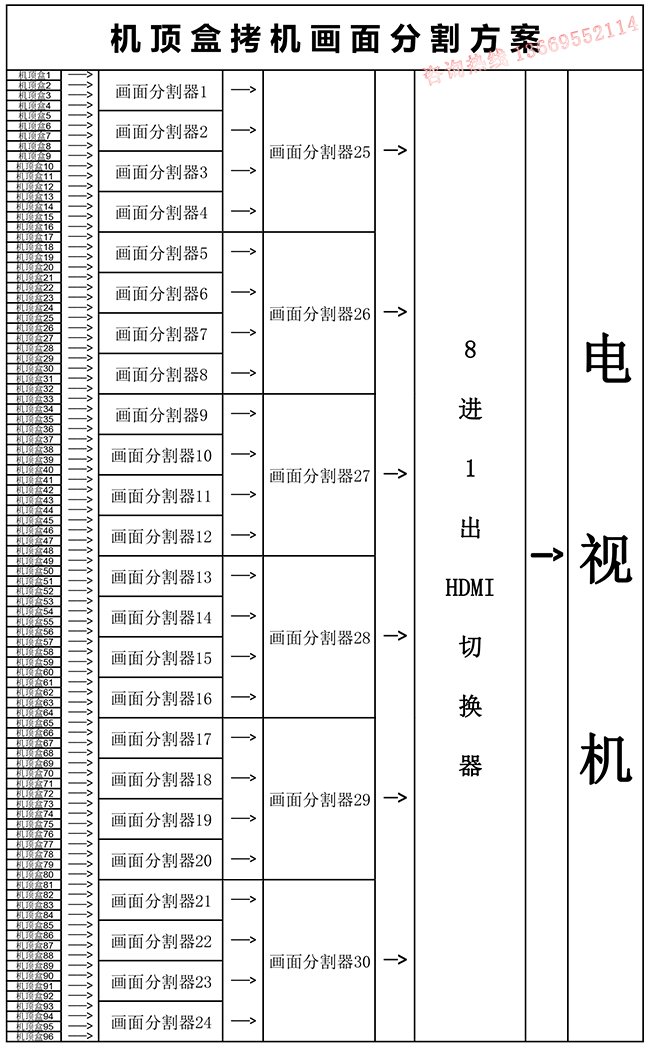

机顶盒拷机系统连接图
我们检测的时候发现有图像没有显示的，需要我们在短时间内判读出是哪一台机顶盒有问题，对照下面的表格，我们可以很快查询到哪台机顶盒有问题，非常方便。
设备拷机查询表

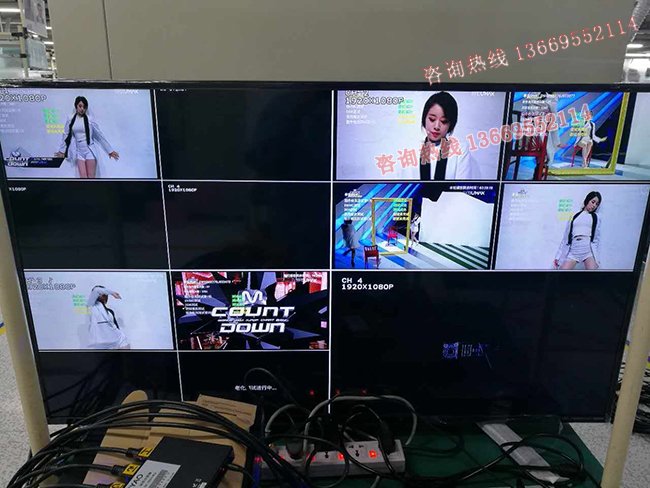

某机顶盒生产厂家使用我们的画面分割器和HDMI切换器，对机顶盒拷机的现场照片。
机顶盒拷机的现场照片
备注：本公司矩阵，支持输入路数可以是：4、8、12、16、20、24、28、32、36、40、48、56、64、72、...、144路，输出路数可以是：4、8、12、16、20、24、28、32、36、40、48、56、64、72、...、144路，矩阵可按以上输入和输出路数进行随意配置！更多请与客服联系了解详情！
