1. 所需设备：摄像机：根据实际需求选择，类型有：枪机、半球型摄像机、一体化摄像机、高速球摄像机、网络摄像机等；硬盘录像机：通常是16路或32路硬盘录像机；显示器：连接硬盘录像机的显示设备，接口选择参考硬盘录像机的输出接口；线缆：相关的视频线、电源线等。
2. 连接方案：摄像机的输出接硬盘录像机的输入，硬盘录像机的输出接显示器的输入。

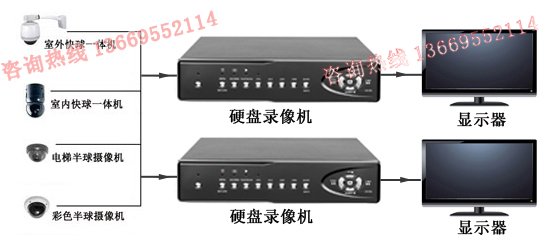

硬盘录像机监控系统连接图
1. 所需设备：摄像机：按需选择枪机、高速球等类型的摄像机；硬盘录像机：若不需要录像可以不选择这种设备，此外如果硬盘录像机上带有环通接口的话，那么就不需要购买视频分配器；视频分配器：一般选择16进32出的视频分配器（16组1进2出视频分配器），如果购买的硬盘录像机有环通接口的话，此设备可以省去；画面分割器：一般的画面分割器有4画面、8画面、9画面、16画面，可以根据需求来选择；终端显示设备：监视器、显示屏等；线缆：相关的视频线、电源线等。
2. 连接方案：摄像机的输出接口接视频分配器的输入接口，视频分配器将摄像机信号分成2组输出，其中一组接硬盘录像机，另一组接画面分割器的输入接口，画面分割器的输出接口接监视器或者显示器。

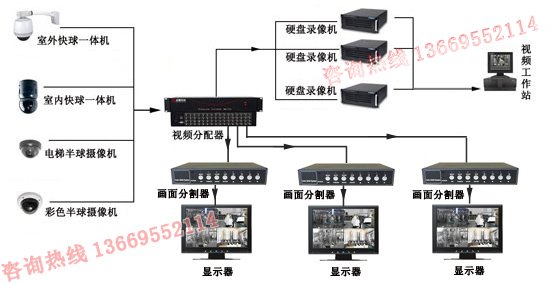

画面分割器监控系统连接图
1. 所需设备：摄像机：按需求选择不同类型的摄像机；硬盘录像机：16路或32路的硬盘录像机；视频分配器：16进32出视频分配器；矩阵：选择矩阵的大小要计算摄像机的数量和监视器或者电视墙或者拼接屏的数量，选择矩阵的大小要考虑到以后项目可能出现的扩充状况；终端显示设备：显示器或电视墙或拼接屏，按需选择；线缆：相关的视频线、电源线等。
2. 连接方案：摄像机的输出接口接视频分配器，视频分配器将摄像机信号分成2组输出，其中一组接硬盘录像机，另一组接矩阵的输入接口，矩阵的输出接口接终端显示设备。（下图以电视墙为例）
电视墙监控系统连接图
备注：本公司矩阵，支持输入路数可以是：4、8、12、16、20、24、28、32、36、40、48、56、64、72、...、144路，输出路数可以是：4、8、12、16、20、24、28、32、36、40、48、56、64、72、...、144路，矩阵可按以上输入和输出路数进行随意配置！更多请与客服联系了解详情！
